รายละเอียดสินค้า:
การชำระเงิน:
|
การผลิต: | กล้องจุลทรรศน์โลหะ | ลักษณะการทำงาน: | โมดูลแสงในตัว |
---|---|---|---|
มิติ (มม.): | 1800 x 1350 x 1450 | ใบสมัคร: | แม่พิมพ์ที่แม่นยำเครื่องมือที่แม่นยำ |
การประกัน: | ปีที่ 1 | ข้อผิดพลาดการขยายเลนส์: | 0.08% |
แสงสูง: | multifunctional digital microscope,high resolution digital microscope |
สรุปสินค้า:

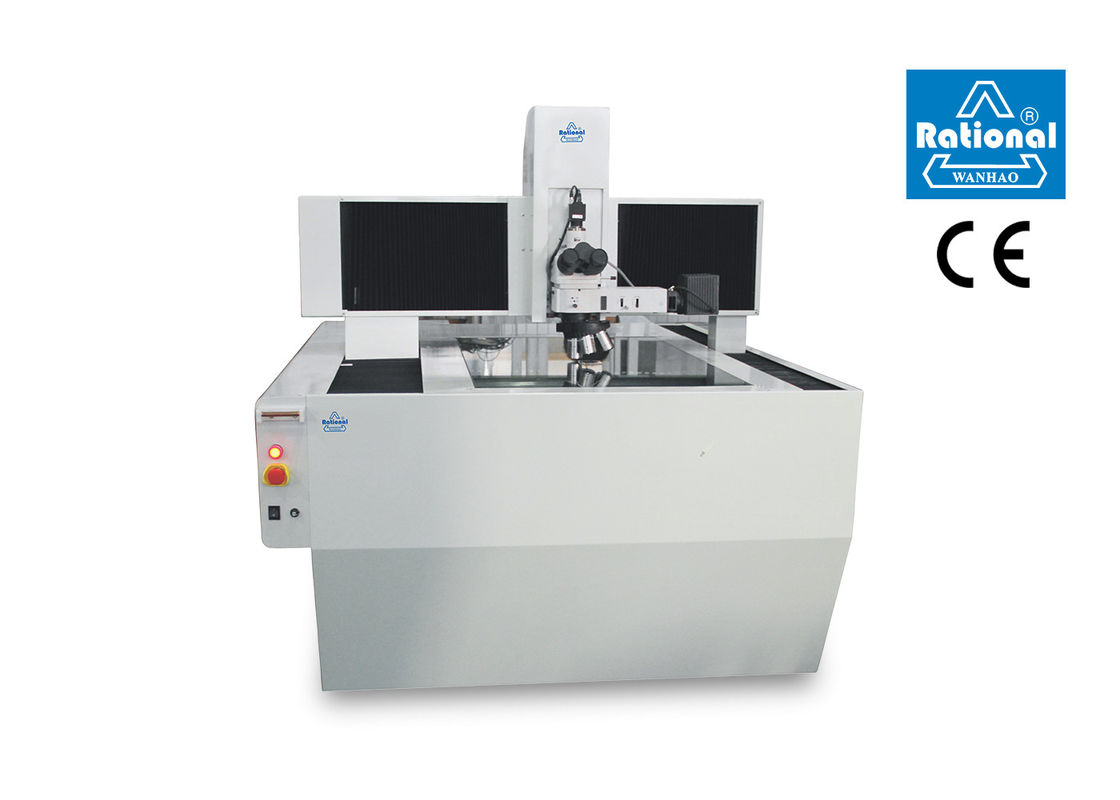

Metalloscope เป็นเครื่องมือวัดที่มีความแม่นยำสูงและมีประสิทธิภาพสูงซึ่งจะนำภาพความสูงของช่องมองภาพและความสูงระดับนาโนมารวมเข้าด้วยกันและรวมเอาเลนส์เครื่องจักรกลอิเล็กทรอนิกส์คอมพิวเตอร์และวิดีโอเข้าด้วยกัน เครื่องมือนี้มีระบบการมองเห็นสองแบบ: ภาพโทรทัศน์และทัศนศาสตร์ซึ่งสามารถใช้ในการสังเกตโครงสร้างโลหะของพื้นผิวโลหะ เครื่องมือนี้ใช้เป็นหลักในการวัดแบบ 2D บางครั้งในการวัดแบบสามมิติเช่นกัน มีการใช้กันอย่างแพร่หลายในภาคการผลิตเช่นชิ้นส่วนอิเล็กทรอนิกส์แม่พิมพ์แม่นยำเครื่องมือแม่นยำพลาสติก PCB ความหนาของการเคลือบหญ้าเครื่องโทรศัพท์ ฯลฯ
คุณสมบัติ:
1. ความละเอียดสเกลเชิงเส้นในแนวแกน Z: 0.1m
2. แกน X และ Y นำมาใช้กับแบริ่งอากาศและหินแกรนิตเพื่อให้มั่นใจว่าระบบกลไกมีความแม่นยำและมีเสถียรภาพ
3. แกน X, Y, Z ทั้งหมดใช้ระบบควบคุมเซอร์โว - การวางตำแหน่งอย่างรวดเร็วด้วยความแม่นยำสูงและการทำงานที่เสถียร
4. แสงโคแอกเชียล / การวัดแสงด้านล่าง
5. โมดูลแสงในตัวสำหรับวัดแสงโพลาไรซ์
6. ซอฟต์แวร์การวัดที่พัฒนาขึ้นเอง QMS3D-M และกล้องสี HD 1/2 "ที่นำเข้า
7. ตรวจจับตำแหน่งเฉพาะของชิ้นงานที่วัดด้วยตัวบ่งชี้เลเซอร์ซึ่งอยู่ในตำแหน่งที่รวดเร็วและสะดวกต่อการใช้งาน
8. มีการโฟกัสอัตโนมัติของแกน Z
9. การวัดแสงโพลาไรซ์และการวัด DIC ใช้ได้
10. สามารถจับคู่กับโมดูลการวัดแสงนาโนเมตรสีขาวเพื่อวัดวัตถุที่มีความหนาเป็นนาโนสเกล
ข้อมูลจำเพาะ:
แบบ | MTM-6065H | MTM-6090H | |
โต๊ะทำงาน | ขนาดโต๊ะกระจก (มม.) | 1070 x 640 | 1070 x 640 |
X, การเดินทางแกน Y (มม) | 600 x 650 | 600 x 900 | |
การเดินทางแกน Z (มม) | 200 | ||
มิติ (มม.) | 1800 x 1350 x 1450 | ||
น้ำหนัก (กิโลกรัม) | 1300 | 1500 | |
X, ความละเอียดเชิงเส้นระดับแกน Y (m) | 0.5 | ||
ความละเอียดสเกลเชิงเส้นในแนวแกน Z (m) | 0.1 | ||
ข้อผิดพลาดบ่งชี้ (m) | E 1XY = (2.5+ L / 200) m (L คือความยาวของวัตถุที่วัดหน่วย: มม.) | ||
ข้อผิดพลาดการขยายเลนส์ | 0.08% (รวมการบิดเบือน) | ||
แสงสว่างส่องผ่าน | หลอดฮาโลเจนที่ปรับความสว่างได้ | ||
ไฟส่องสว่างด้านล่าง | LED ที่ปรับความสว่างได้ | ||
ระบบช่องมองภาพ | ระบบวิดีโอ | ||
การขยายเลนส์ | 5X, 10X, 20X, 50X (การกำหนดค่าเพิ่มเติม 100X) | 5X, 10X, 20X, 50X10X เลนส์ Mirau | |
ช่องมองภาพการขยาย | กรวยเลนส์ 10 เท่า | กล้อง CCD ขนาด 1/2” | |
กำลังขยายรวม | 50X ~ 500X | 142.5X ~ 1425X (จอแสดงผล 19.5 นิ้วความละเอียด: 1440 x 900) |
